Wiki » Instrukcja Obsługi SZA »

Diagnostyka modemu

Diagnostyka modemu służy do pobierania danych z modemu w czasie rzeczywistym w celu ustaleniu problemów z nim.
Dostępna jest z poziomu: Jeśli diagnostyka się nie uda zobaczymy komunikat
  • Zazwyczaj oznacza to, że modem jest wyłączony
  • Popularne problemy z diagnostyką zostały opisane w FAQ
    • Ikonki
      • Pierwsza ikonka wyświetli nam wykresy modemu
      • Druga przeniesie nas do karty klienta

Po kilkunastu sekundach od rozpoczęcia diagnostyki powinniśmy ujrzeć okienko diagnostyki

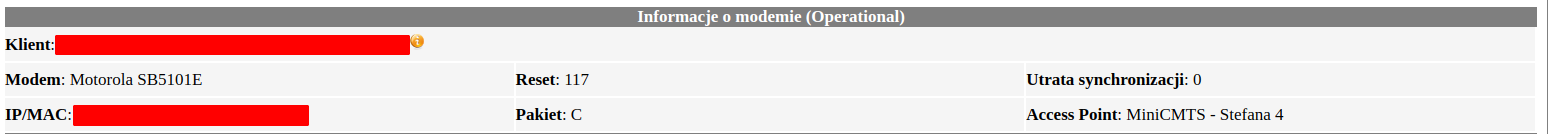

Część informacje o modemie zawiera
  • dane klienta - kliknięcie ikonki przenosi do karty klienta
  • producent i model modemu
  • liczba resetów interfejsu wykonanych prze CM
  • Ilość razy kiedy CM utracił synchronizację z interfejsem
  • ip i mac modemu
  • pakiet/umowę do której przypisany jest modem
  • access point do którego jest podłączony
  • status urządzenia w nawiasie przy napisie

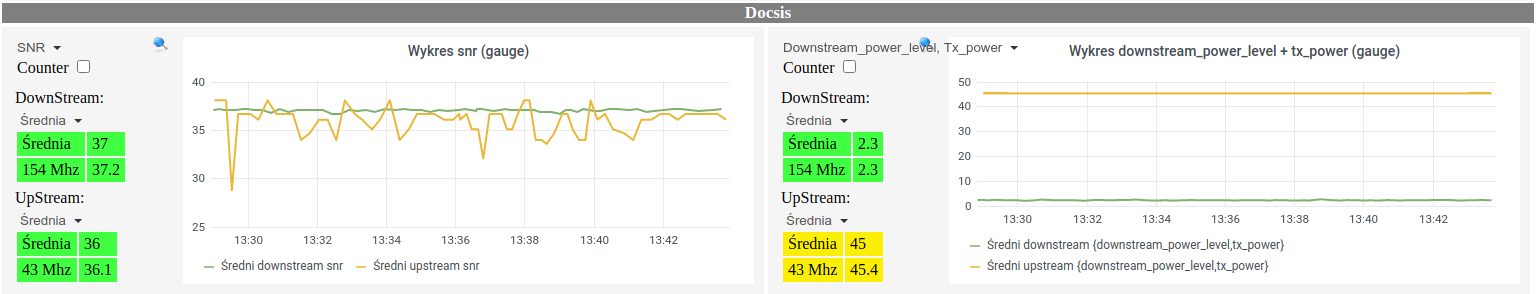

Część Docsis zawiera
  • Wykresy wybranych danych
    • Domyślnie jest to SNR na pierwszym wykresie i downstream power level z tx power na drugim
      • Typ wyświetlanych danych zmieniamy przy pomocy listy typów danych
      • Można mieszać typy danych wybierając kilka, tak jak ma to miejsce w wykresie downstream power level z tx power gdy chcemy wybrać inne dane z upstreamów i inne z downstreamów
    • Wykresy wyświetlają ostatnie 15 minut i są aktualizowane co ok. 5-8 sekund
    • Domyślnie wyświetlane są policzone średnie ze wszystkich interfejsów urządzenia, można to zmienić rozwijając listę interfejsów
    • Wykresy mogą być typu gauge (domyślnie) bądź counter. Zmiany dokonujemy klikając checkboxa
      • Wykresy typu gauge wyświetlają aktualną wartość
      • Wykresy typu counter wyświetlają jak aktualna wartość się zmieniała w czasie, jest to przydatne przy wykresach typu if_in_bits, gdzie wartość zawsze będzie rosnąć
  • Wszystkie interfejsy z ich wartościami dla wybranego typu danych przykład
    • Komórki zawierające SNR, downstream power level lub tx power są kolorowane by podpowiedzieć czy dana wartość jest prawidłowa
      • Dla innych typów danych komórki są białe
    • Po najechaniu na komórkę z interfejsem otrzymujemy informację o nazwie interfejsu, częstotliwości, szerokości i modulacji przykład
  • Ikonkę lupy która wyświetli powiększony wykres przykład
Część urządzenie zawiera
  • Typ modemu
  • Statusy portów
    • Po najechaniu wyświetla się lista wszystkich portów z nazwami i statusam przykład
    • Napis przyjmuje czerwony kolor gdy któryś z portów nie działa
  • Adres MAC modemu pobrany z urządzenia
